beamLIGHT+HHG光源系統
- --
德國 hp spectroscopy HHG 光源系統
一站式 HHG 光源
? 可連續穩定運行數周，無需重新校準
? 維護工作量低，用戶可專注于實驗本身
? 模塊化系統設計，優異的可維護性和可操作性
長期穩定的氣體靶系統
? 更高激光損傷閾值（LIDT），耐用性強，可實現數月穩定恒定的氣體流量
? 高精度閉環定位系統
? 閉環氣體流量控制器
? 可快速切換固體靶和旋轉靶? 減少 XUV 再吸收，提高信號強度
? 氣體負載降低 10^-4

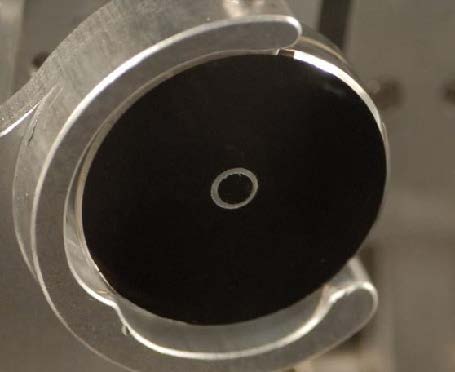

XUV 光譜濾光片
? 分段式濾膜設計，適用于共線泵浦/探測實驗
? 改善散熱性能，適用于高強度光束，并可實現數月穩定運行
用于研究激光等離子體中高次諧波產生（HHG）的一站式系統。

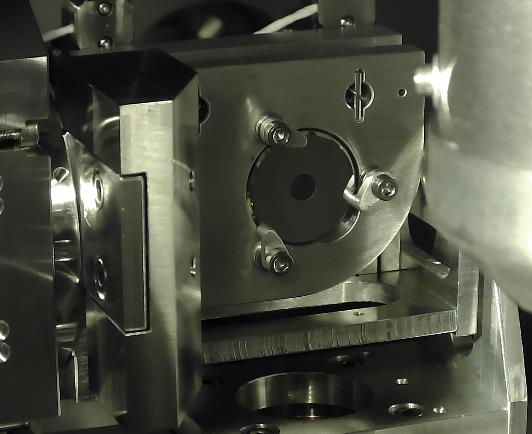

配備靈活的電動靶站系統，可支持旋轉靶、平面固體靶以及氣體靶。
提供多種光束接入方式，適用于等離子體雙色泵浦實驗。
集成倍頻模塊（Frequency-Doubling Stage）和適用于高強度光束的光譜濾波單元。

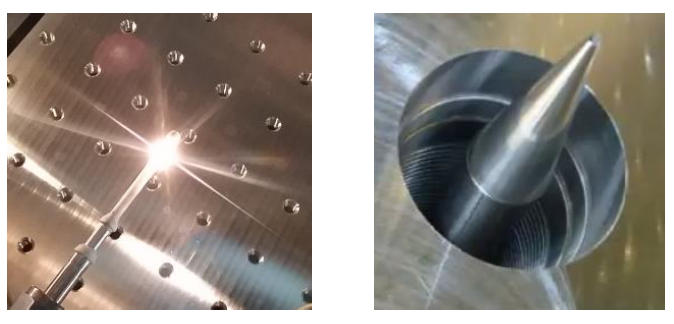

(1)交叉鉆孔氣體靶，可實現長期穩定運行并保持恒定氣體流量。由于其高耐用性，可在全光束條件下方便對準。
(2)真空除油器（vacuum skimmer），用于減少 XUV 的再吸收。
在線光譜儀
原位光源表征. 無狹縫平場光譜儀，支持光束旁路設計
. 無需對準敏感的窄入射狹縫
. 光收集效率約為標準光譜儀的 20 倍，從而顯著提升信噪比（SNR）. 全自動化控制，便于軟件操作
. 可選成像光譜功能
. 可選光束分析儀（Beam Profiler）
. 可選校準光電二極管
. 可選波前傳感器定制化
. 每臺光譜儀均根據具體應用需求進行定制，例如：
. 光束線集成
. 輔助接口與觀察窗口

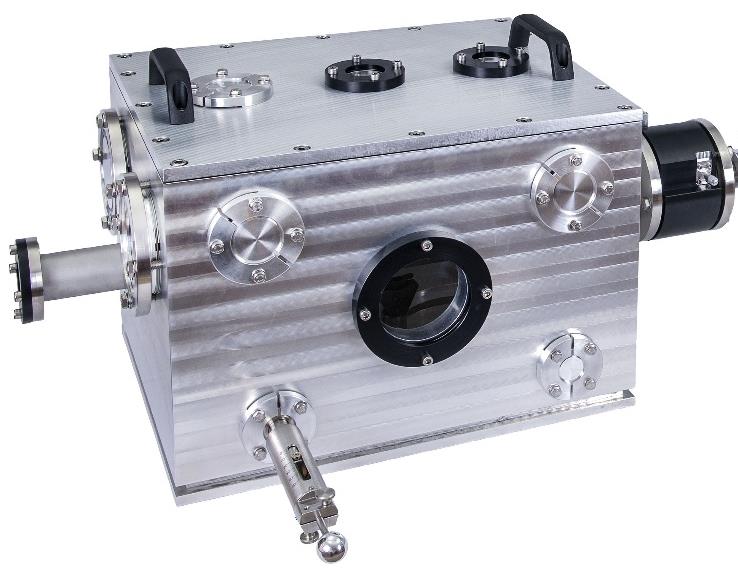

用于原位 HHG 光源表征的緊湊型光譜儀，工作于水窗波段。采用無入射狹縫的直接光源成像設計，實現最高效率并提升日常運行穩定性。旁路模式下可保持無畸變光束輸出。配備超高真空（UHV）系統。縱向尺寸小于 0.5 m。所有參數均可通過軟件遠程控制。
有在線光譜儀的類光束視角。通過閉環定位器實現旁路模式與光譜測量模式之間切換。

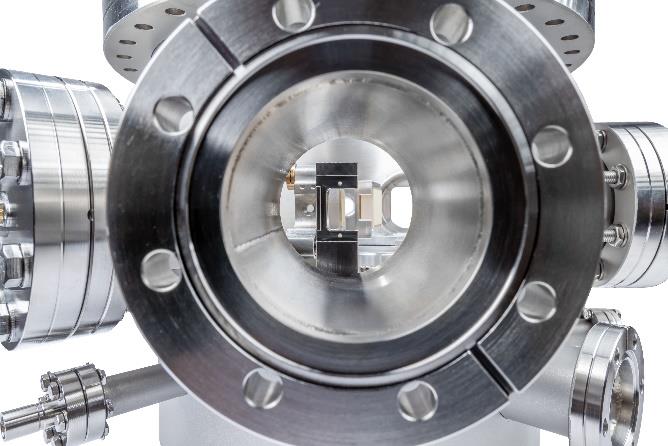

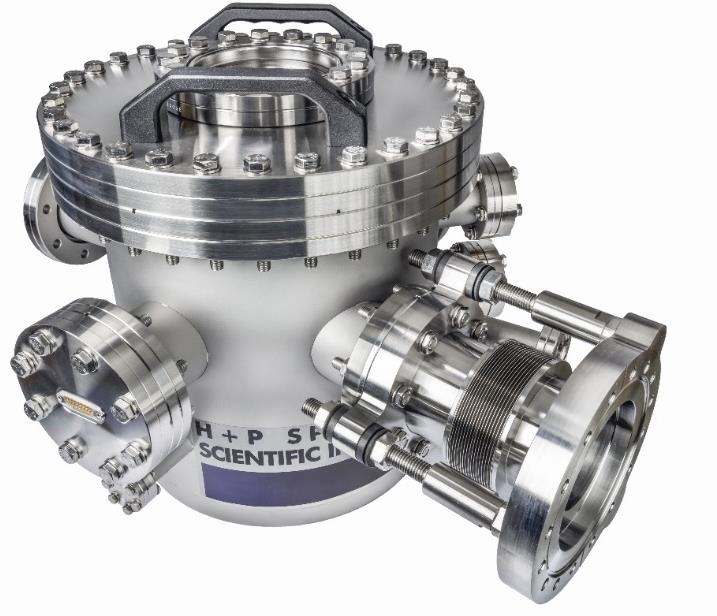

實驗靶站配置
. 具有減振隔離設計的超高真空（UHV）腔體結構
. 支持多種實驗配置方案
. 儀器靈活集成 ——TOF）、VMI、X射線光電子能譜（XPS）等
XUV/VIS-IR 光束重合
. 雙反射鏡組件，用于共線幾何結構
. 環面鏡，用于非共線幾何結構
定制化
通過對需求的全面評估以及協同設計流程，確保靶室實現最高性能。
用于共線光束再聚焦的 XUV/VIS-IR 雙反射鏡延遲組件。時間分辨率可達 ±3 as。具備 5 個自由度調節?？蓪?shí)現截止區的光譜隔離。由于采用高精度光學成形分段結構，波前畸變極低。
用于泵浦-探測阿秒實驗的雙反射鏡系統。采用針對特定能量選擇的定制鏡面鍍膜，以實現可靠的單阿秒脈沖產生。
性能指標
|
阿秒脈沖波長 |
6-120nm / 10-200eV * |
|
|
孤立阿秒脈沖波長 光通量波動 |
6-16nm / 80-200eV * <3% rms in 12 hours * |
|
|
指向波動 |
<3urad rms in 12 hours * |
|
|
工作氣壓 |
<10^-9mbar (<10^-11mbar available) |
|
|
調節運動 |
手動或電動 |
|
|
定制化 |
完全定制化 |
|
|
|
60nm / 21eV |
13.5nm / 90eV |
|
每個諧波的平均功率每個諧波的光子通量諧波帶寬 |
up to 400uW * up to 10^14 ph/s * <10^-2 |
up to 0.9uW * up to 5·10^10 ph/s * <5·10^-3 |
